Lecture de plan mécanique : ce que les fabricants regardent en priorité

Dans l'industrie, tout part d'un bout de papier, ou d'un fichier PDF envoyé en urgence. Un plan mal lu, une tolérance survolée, un symbole de filetage ignoré : et c'est une pièce entière à refaire, un assemblage bloqué, parfois une ligne à l'arrêt. On a tous vu ce que ça coûte.

Alors comment lire un plan mécanique correctement ? Quels sont les points que les fabricants aguerris regardent en premier ? Et pourquoi cette étape conditionne-t-elle toute la suite ?

Chez SMG Industrie, la lecture d'un plan mécanique, ça ne se fait pas en diagonale.

1. Le plan mécanique : tout le monde croit savoir le lire

Un plan mécanique, c'est dense. En quelques vues, il condense la géométrie de la pièce, ses dimensions, ses tolérances dimensionnelles, la matière, le traitement de surface, les filetages. Tout y est, en théorie.

Le problème, c'est qu'un plan se lit avec de l'expérience. Un symbole de rugosité mal compris, une vue de coupe ignorée, une tolérance lue trop vite : ces petites erreurs ont des conséquences bien réelles en bout de chaîne. Chez SMG Industrie, chaque plan fait l'objet d'une analyse technique rigoureuse avant tout lancement en fabrication. Pas par excès de prudence, par réalisme.

2. Les tolérances dimensionnelles : ce qu'on regarde avant même les cotes

C'est souvent le premier réflexe d'un fabricant expérimenté : avant de regarder les dimensions nominales, il cherche les tolérances dimensionnelles. Ce sont elles qui disent vraiment ce qu'on peut se permettre, ou pas.

Une tolérance serrée, ça change tout. Ça implique des machines bien réglées, des contrôles plus fréquents, parfois des procédés spécifiques. Si on l'identifie trop tard, on se retrouve à reprendre des pièces en fin de production. Chez SMG Industrie, cette lecture est systématique dès le départ, parce que c'est elle qui pilote les choix de fabrication mécanique de précision.

3. Les filetages sur plan : pas de place pour l'à-peu-près

Sur une visserie sur plan ou une fixation spéciale, le filetage est souvent ce qui fait tout. Pas parce que c'est compliqué à fabriquer, mais parce qu'une erreur d'interprétation rend la pièce inutilisable, même si tout le reste est parfait.

Métrique, américain, trapézoïdal, ou quelque chose de complètement spécifique au client : le profil, le pas, la classe de tolérance, tout ça doit être lu correctement, sans supposer ni improviser. C'est là que l'expertise de SMG Industrie en fixations spéciales et boulonnerie hors-standard prend tout son sens.

4. L'état de surface : ce qu'on a tendance à lire trop vite

Les symboles de rugosité et les spécifications de traitement de surface (zinguage, phosphatation, passivation inox) ont la fâcheuse habitude d'être survolés. Pourtant, ils ne sont pas là pour faire joli.

Ce sont eux qui déterminent si la pièce va tenir dans le temps, résister à la corrosion, s'intégrer correctement dans l'assemblage prévu. Une pièce mécanique sur mesure bien usinée mais mal traitée, c'est une pièce qui va poser des problèmes, juste un peu plus tard.

5. La matière : quand le plan dit une chose et la réalité en impose une autre

Le plan prescrit une matière. C'est son rôle. Mais il arrive que cette matière soit indisponible, ou simplement moins adaptée qu'une alternative plus récente ou plus accessible.

Dans ces cas-là, on ne fait pas semblant de ne pas voir le problème. SMG Industrie propose une solution de substitution en s'assurant que la résistance mécanique et la conformité fonctionnelle sont bien au rendez-vous. Ce n'est pas contourner le plan, c'est le servir intelligemment.

6. Ce que le plan ne dit pas : le rôle de l'expérience

Un bon plan est un plan complet. Mais dans la vraie vie, les plans ne sont pas toujours parfaits. Vues manquantes, tolérances non renseignées, spécifications floues : ça arrive, et plus souvent qu'on ne le croit.

Face à ça, deux options : interpréter seul et espérer que ça passe, ou décrocher le téléphone. Chez SMG Industrie, c'est systématiquement la deuxième. Chaque zone d'incertitude donne lieu à un échange direct avec le client avant fabrication. Parce que produire juste du premier coup, ça commence par poser les bonnes questions.

Vous avez un plan avec des zones d'incertitude ? Les équipes de SMG Industrie analysent votre document et vous répondent rapidement. Contactez-nous à contact@smg-industrie.com

Les erreurs de lecture de plan mécanique : les plus fréquentes, et leurs conséquences

Même des techniciens expérimentés peuvent passer à côté de certains détails. Voici les pièges les plus courants :

• Confondre le diamètre nominal et le diamètre réel d'un filetage. Le diamètre nominal d'un filetage métrique ne correspond pas à sa dimension effective après usinage. Cette confusion est l'une des sources d'incompatibilité les plus fréquentes sur les assemblages vissés.

• Ignorer les tolérances générales. Un plan comporte souvent un cartouche avec des tolérances générales applicables à toutes les cotes non annotées. Les oublier revient à fabriquer sans contrainte de précision sur une partie de la pièce.

• Mal interpréter les symboles d'état de surface. Le symbole de rugosité Ra ne désigne pas la même chose que Rz. Une confusion entre ces deux indicateurs peut conduire à un état de surface inadapté à l'application — notamment sur les surfaces d'étanchéité ou de glissement.

• Négliger les vues auxiliaires. Certaines géométries complexes nécessitent des vues de détail ou des coupes spécifiques pour être correctement comprises. Fabriquer à partir des vues principales uniquement peut conduire à une interprétation erronée de la forme réelle de la pièce.

• Ne pas vérifier l'indice de révision du plan. Un plan peut avoir été modifié depuis sa dernière utilisation. Fabriquer sur une version obsolète est une erreur qui arrive plus souvent qu'on ne le croit, notamment lorsque les plans sont transmis par email sans gestion de version rigoureuse.

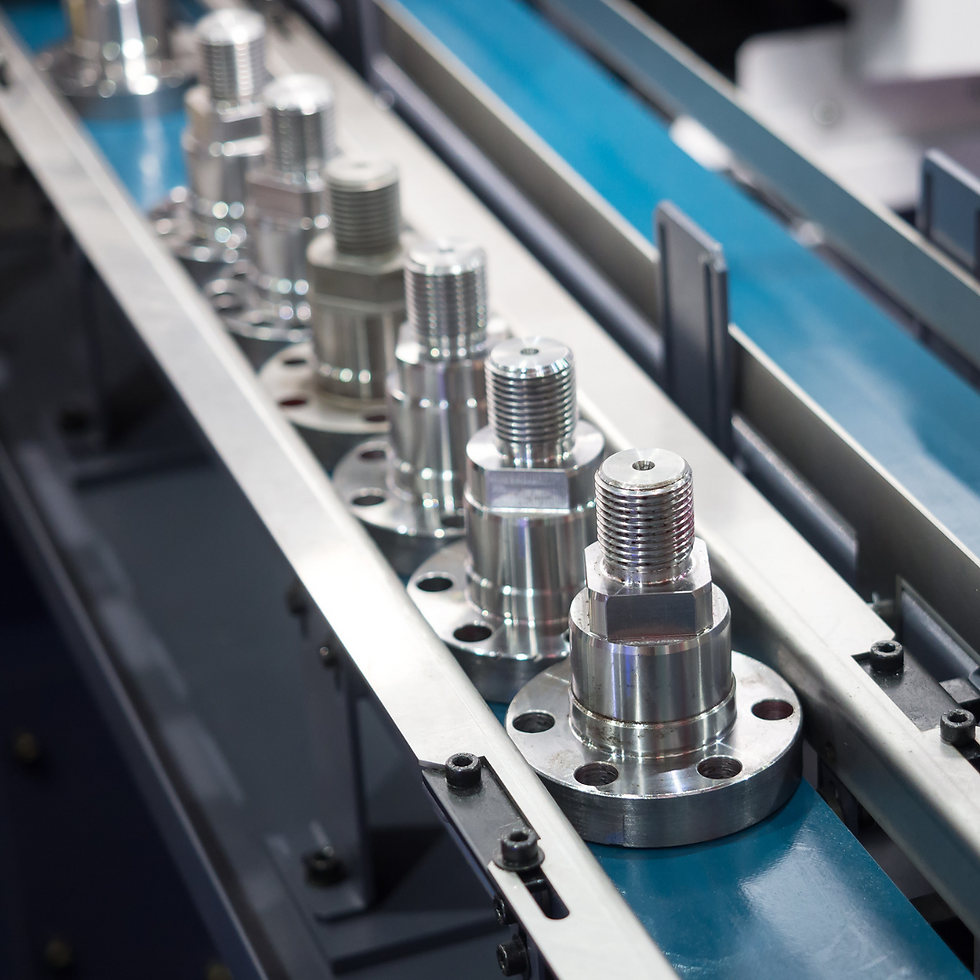

7. De l'analyse du plan à la pièce livrée : rien n'est laissé au hasard

Bien lire un plan, c'est nécessaire. Mais ce qui compte au final, c'est ce qu'on en fait.

Chez SMG Industrie, la chaîne entre la lecture du plan mécanique, la programmation, la fabrication et le contrôle final est entièrement tenue en interne. Pas de perte d'information entre les étapes, pas de transmission hasardeuse d'un service à l'autre. Ce qui est sur le plan, c'est ce qui est dans la pièce.

Conclusion

Lire un plan mécanique, ça a l'air simple. Ça ne l'est pas, ou en tout cas, pas si on veut le faire bien.

Derrière chaque fabrication sur plan réussie, il y a une lecture attentive, des questions posées au bon moment, et une équipe qui sait ce qu'elle fait. C'est exactement ce que SMG Industrie apporte à chaque projet, qu'il s'agisse de visserie sur mesure, de fixations spéciales ou de boulonnerie hors-standard.
